Zonální metoda

Příbuzné pojmy

Zonální metoda je vhodná k výpočtu sálavých toků v soustavě difúzně odrážejících ploch a průteplivého média, kde každá plocha vykazuje konstantní sálavé veličiny, tj. teplotu a emisivitu. Pro výpočet potřebujeme rovněž znát i konfigurační faktory mezi plochami.

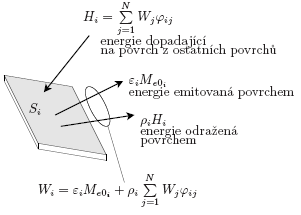

Rozdělíme si celý uvažovaný uzavřený termodynamický systém na N šedých ploch, které si označíme indexy i = 1..N. Každá z těchto ploch vyzařuje tepelný výkon Wi (radiozita) a dopadá na ni výkon Hi (iradiace) vyzářený z ostatních ploch.

Wi se skládá jednak z vlastní emise εi Me0i (prvotní záření podle Stefanova-Boltzmannova zákona) a dále výkonu, který vznikl odrazem Hi, vyzářeného ostatními plochami a dopadajícího na i-tou plochu (druhotné záření).

Matematicky tuto bilanci vyjádříme následující rovnicí.

                         (1)

Iradiace z ostatních ploch je definována jako:

                         (2)

Po dosazení (2) do (1) máme rovnici:

                         (3)

Po převedení posledního členu z pravé strany na levou:

                         (4)

Pro všech N povrchů dostaneme z (4) pro i=1..N soustavu N rovnic, která v maticovém tvaru vypadá následovně:


Under Construction Pics/uc.gif


Otevřená oborová encyklopedie elektrotepelné techniky, © 2005 N. Burbaki
